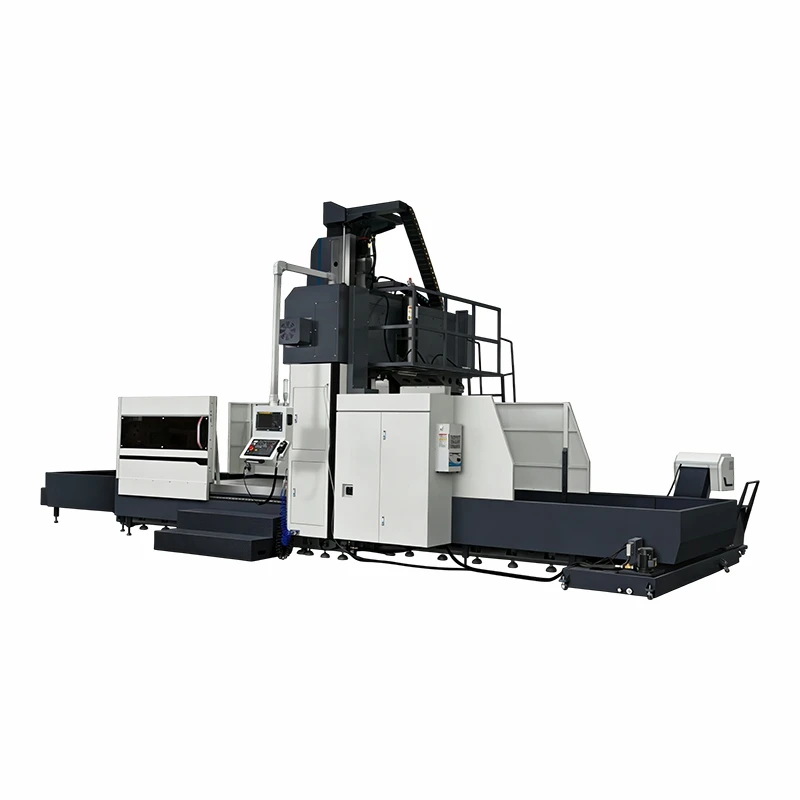

Centre d'usinage à portique robuste

La GMC4220, en tant que type de machine à portique robuste-, possède un établi spacieux mesurant 4 000 x 1 800 millimètres : une capacité de charge maximale d'environ 12 tonnes.[2] [6] Sa plage de mouvement sur l'axe X/Y/Z- est de 4 200 x 2 200 x 1 000 mm ; La largeur du portique est de 2 300 mm et la hauteur de passage libre est de 1 400 mm. Par conséquent, il peut traiter des pièces très-grandes ou ultra-lourdes comme des centres d'énergie éolienne-, de grandes structures de coque de navire et des pièces de châssis de machines- lourdes. Utilisation d'une structure de table de travail mobile à poutre fixe-pour optimiser l'utilisation de l'espace, rendre le placement et le retrait des pièces-plus pratiques et éviter les conflits avec la machine pendant le traitement.

Les composants clés, tels que la poutre du portique, la colonne et le lit, sont fabriqués à partir de fonte HT300 de haute qualité-à l'aide d'une technologie de moulage intégrée, soumise à un double processus de relaxation de contrainte de vieillissement artificiel et de vieillissement naturel après la production pour améliorer la stabilité d'environ 20 %. Une poutre de type boîte fermée-caisse-est utilisée pour la construction ; ses dimensions en coupe transversale-sont de 460 x 460 mm² et la nervure de renforcement triangulaire interne optimisée-a considérablement amélioré la rigidité et les propriétés anti-anti-secousses de l'ensemble de la structure. Dispose d'un système de guidage linéaire à cinq-doigts-robuste-et d'une vis à billes de précision de qualité C3 pré-tendue-pour un fonctionnement stable pendant une longue-durée de coupe à haute-puissance, maintenant une bonne précision de la forme des pièces.

Équipé d'une broche entraînée par engrenage de 15 kW (30 kW en option), le couple maximum est de 180 Nm et la plage de vitesse de broche peut atteindre 40 ~ 6 000 tr/min, spécialement conçue pour les coupes lourdes sur des matériaux à haute résistance. En option, la pointe d'une boîte de vitesses à réduction ZF 4:1 est une transmission de puissance stable et des forces de coupe suffisantes pour assurer un fonctionnement de récupération en douceur ; De plus, cela peut aider à réduire le temps de traitement.

Il a été fourni avec un système CNC pratique-à utiliser-(tel que Fanuc, Siemens ou GSK), qui prend en charge le positionnement tridimensionnel-(3D), le traitement de la télécommande DNC et la fonction d'invite d'alarme intelligente pour réduire la charge de travail de l'opérateur. La machine est équipée d'un dispositif d'alimentation en huile auto-centralisé, d'un convoyeur de copeaux à double spirale et d'un boîtier électronique de refroidissement-à air froid-pour prolonger la durée de vie de certaines pièces et garantir un fonctionnement régulier en continu pendant 24 heures. La conception modulaire et la structure simple réduisent la difficulté de maintenance et les coûts, les pièces de rechange facilement accessibles raccourcissent les temps d'arrêt.
